BÀN TỪ ĐIỆN NGHIÊNG - GIẢI PHÁP MÀI GÓC CHÍNH XÁC

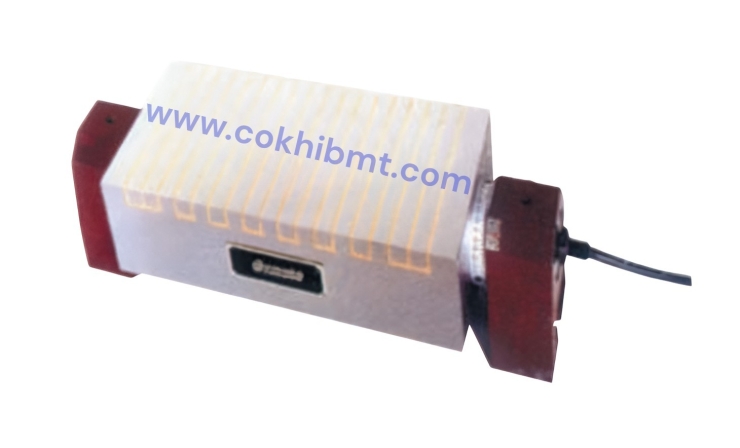

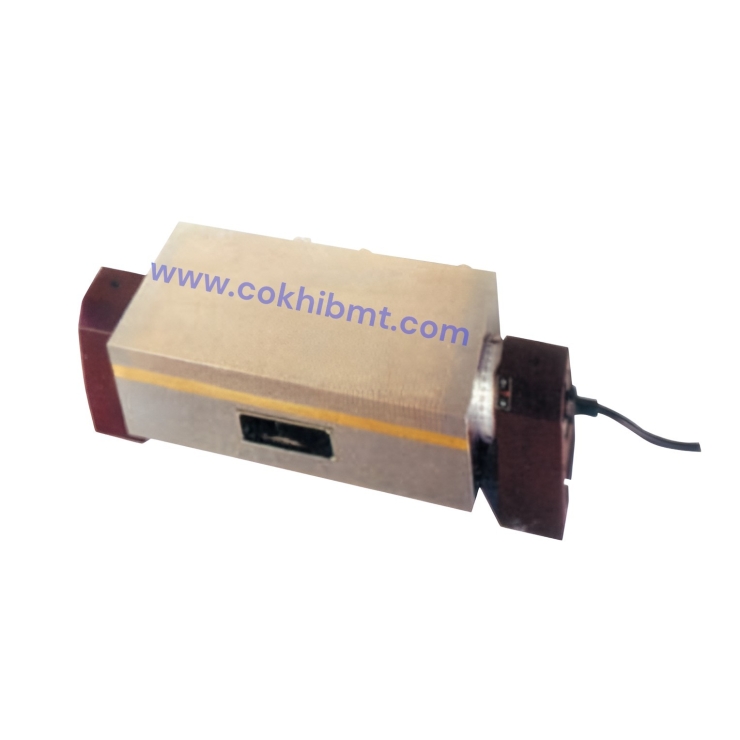

Bàn từ điện nghiêng là thiết bị gá kẹp chuyên dụng sử dụng lực từ điện DC để giữ chặt phôi trong quá trình gia công mài. Sản phẩm được tích hợp đế xoay nghiêng, cho phép điều chỉnh góc làm việc linh hoạt, đáp ứng tốt các yêu cầu mài phẳng, mài góc và mài chính xác trong xưởng cơ khí.
Bàn từ được thiết kế với kết cấu chắc chắn, bề mặt làm việc chính xác, đảm bảo độ ổn định cao khi vận hành liên tục.
Kết cấu và nguyên lý hoạt động
- Bàn từ sử dụng nguồn điện một chiều DC 90V để tạo lực từ trong quá trình làm việc.
- Khi cấp điện, từ trừng được sinh ra giúp giữ chặt chi tiết trên bề mặt bàn, đảm bảo phôi ổn định trong suốt quá trình gia công.
- Khi ngắt điện lực từ được triệt tiêu cho phép tháo phôi nhanh chóng và an toàn.
- Sản phẩm được trang bị đế xoay nghiêng Rotary Base cho phép điều chỉnh góc làm việc trong dải từ 90° đến 120°, phù hợp với các gia công mài nghiêng và mài biến dạng.
- Thiết kế xoay giúp bàn từ duy trì độ cân bằng tốt khi thay đổi góc nghiêng, hạn chế rung động và giảm sai số trong quá trình gia công.
Phân loại cực từ
Bàn từ điện nghiêng được cung cấp với 2 loại cực từ, phù hợp cho từng dạng chi tiết khác nhau:

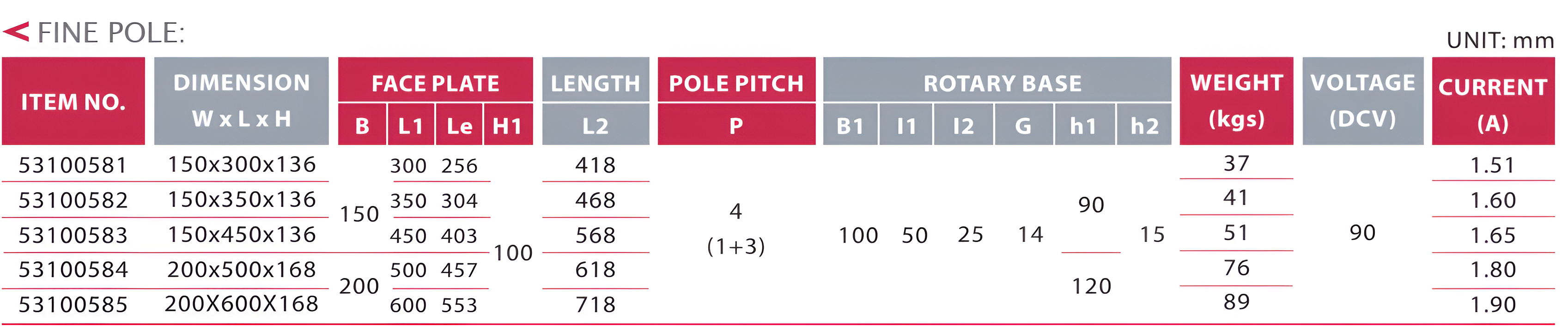

- Fine Pole (cực mịn) có bước cực nhỏ P=4 cho phép lực từ phân bố đều trên toàn bộ bề mặt, đặc biệt phù hợp cho gia công chi tiết mỏng, chi tiết nhỏ và các phôi yêu cầu mài tinh, đồng thời hạn chế cong vênh phôi và đảm bảo lực giữ ổn định với dòng điện làm việc trong dải từ 1.51A đến 1.90A.

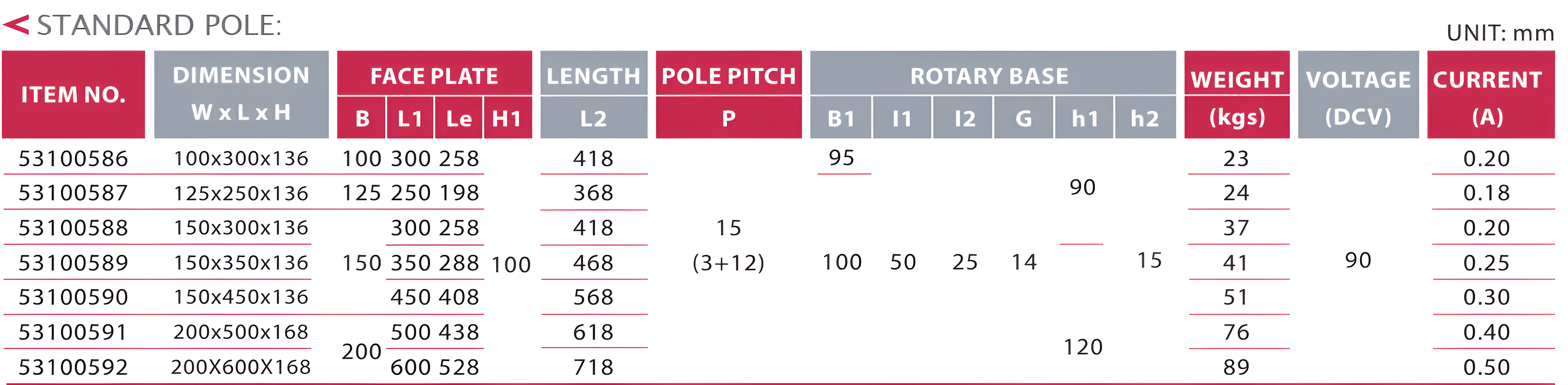

- Standard Pole (cực tiêu chuẩn) có bước cực lớn P = 15, tạo lực giữ mạnh và ổn định, phù hợp cho phôi dày, chi tiết lớn hoặc các chi tiết có diện tích tiếp xúc lớn, đồng thời tiêu thụ dòng điện thấp trong dải từ 0.18A đến 0.50A, giúp tiết kiệm năng lượng và đáp ứng tốt các nguyên công gia công thô và bán tinh.
Ứng dụng thực tế
- Gia công trên máy mài phẳng.
- Mài chi tiết cần nghiêng góc chính xác.
- Gia công khuôn mẫu, chi tiết cơ khí chính xác.
- Xưởng cơ khí, nhà máy chế tạo chi tiết máy.
Ưu điểm nổi bật
- Giữ phôi nhanh, chắc chắn bằng lực từ điện.
- Điều chỉnh góc nghiêng linh hoạt nhờ đế xoay.
- Độ ổn định cao, giảm rung khi mài.
- Dễ vận hành, tháo lắp phôi nhanh.
- Nhiều kích thước và cấu hình cực từ để lựa chọn.
