BÀN TỪ ĐIỆN HÌNH CHỮ NHẬT-CỰC DỌC - RECTANGULAR ELECTRON-MAGNETIC CHUCKS-LONGITUDIAL POLE SPACING
Bàn từ điện hình chữ nhật – cực từ dọc là thiết bị gá giữ phôi bằng lực điện từ, được thiết kế chuyên dụng cho các công việc mài phẳng và gia công chính xác. Với bố trí cực từ theo phương dọc, sản phẩm đặc biệt phù hợp cho các chi tiết dài, chi tiết dạng thanh hoặc phôi có diện tích tiếp xúc theo chiều dài.

Nguyên lý hoạt động
- Bàn từ sử dụng nguồn điện một chiều (DC) để kích hoạt hệ thống cuộn dây điện từ bên trong thân bàn.
- Khi cấp điện, dòng điện DC chạy qua các cuộn dây, tạo ra từ trường tại các cực từ bố trí dọc trên bề mặt bàn, sinh lực hút mạnh.
- Lực từ được phân bố đều theo chiều dài bàn, giúp giữ chặt phôi ổn định, hạn chế rung động và sai lệch trong suốt quá trình mài hoặc gia công chính xác.
- Khi ngắt nguồn điện, từ trường bị triệt tiêu hoàn toàn, lực hút mất đi, cho phép tháo phôi nhanh chóng, an toàn và thuận tiện.

Thiết kế cực từ dọc
- Cực từ bố trí dọc (Longitudinal pole spacing) theo chiều dài mặt bàn.
- Tối ưu cho gia công phôi dài, phôi dạng thanh hoặc chi tiết cần lực hút phân bố đều theo phương dọc.
- Hạn chế xê dịch phôi khi mài liên tục.

Mặt bàn từ
- Mặt bàn được gia công phẳng, đảm bảo độ tiếp xúc tốt với phôi.

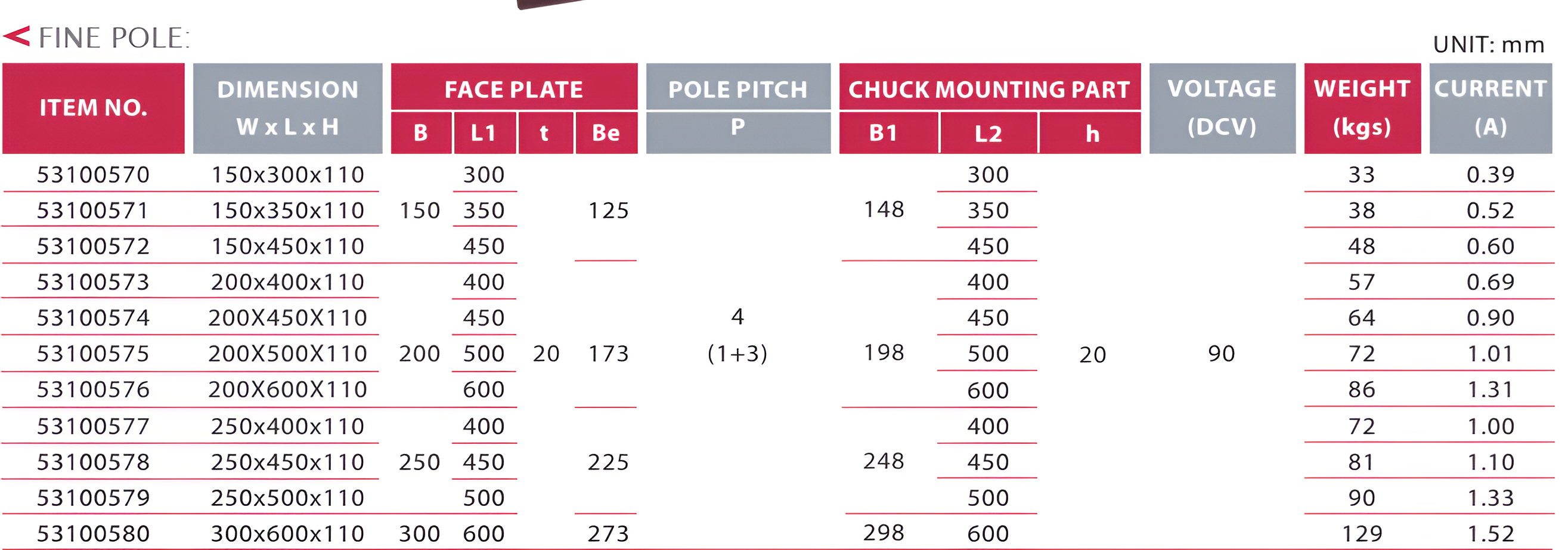

- Cấu hình Fine Pole (cực mịn), phù hợp cho gia công chính xác và chi tiết mỏng.
- Mật độ cao giúp lực hút phân bố đều, nâng cao độ ổn định khi mài.

Kết cấu & lắp đặt
- Thân bàn từ thiết kế chắc chắn, phù hợp lắp đặt trực tiếp trên máy mài phẳng.
- Các vị trí lắp đặt và phần gá được tiêu chuẩn hóa, thuận tiện cố định lên bàn máy.
- Kết cấu tối ưu cho vận hành ổn định trong thời gian dài.

Nguồn điện và vận hành
- Sử dụng điện áp một chiều DC 90V.
- Dòng điện làm việc ổn định, phù hợp cho nhiều kích thước bàn từ khác nhau.
- Đảm bảo lực hút đồng đều và khả năng làm việc liên tục.

Ứng dụng
