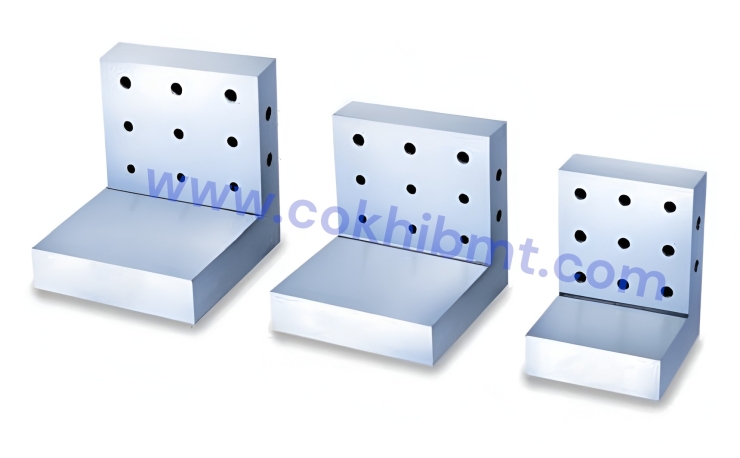

BÀN GÁ GÓC BẰNG THÉP - ĐỊNH VỊ VUÔNG GÓC CHÍNH XÁC CAO
Bàn gá góc bằng thép là thiết bị gá đặt cơ khí chính xác, được thiết kế để định vị và giữ cố định chi tiết theo góc vuông 90° trong quá trình gia công, lắp ráp và đo kiểm kỹ thuật. Sản phẩm đóng vai trò quan trọng trong các công việc yêu cầu độ vuông góc, độ song song và độ ổn định cao.

Vật liệu & công nghệ chế tạo
- Bàn gá được chế tạo từ thép dụng cụ YK30, loại thép chuyên dùng trong chế tạo đồ gá và dụng cụ đo chính xác.
- Toàn bộ sản phẩm được xử lý nhiệt đạt độ cứng HRC 56~58 giúp tăng khả năng chịu lực, chống mài mòn và hạn chế biến dạng trong quá trình sử dụng lâu dài.
- Các bề mặt làm việc được mài tinh, đảm bảo độ phẳng và độ vuông chuẩn.

Độ chính xác kỹ thuật
- Parallelism: Within 0.003 mm/ 100 mm
- Squareness: Within 0.005 mm/ 100 mm

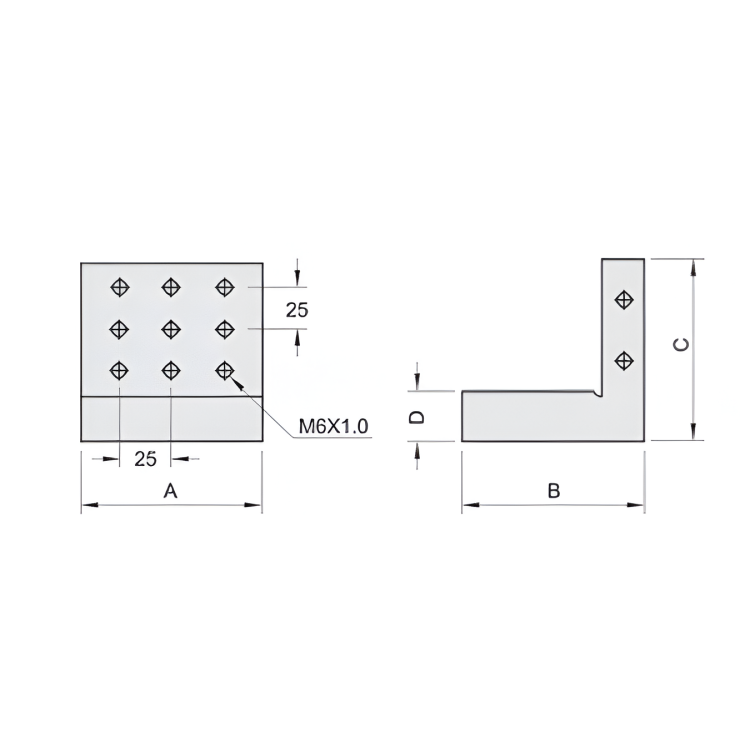

Thiết kế & cấu trúc
- Thiết kế dạng góc L vuông 90° tiêu chuẩn, cho phép gá chi tiết theo phương đứng và phương ngang.
- Hệ thống lỗ ren M6x1.0 được bố trí đều trên các mặt, thuận tiện cho việc kẹp chặt, gá chi tiết và lắp phụ kiện.
- Kết cấu liền khối, chắc chắn, đảm bảo độ ổn định cao khi làm việc trên máy.

Ứng dụng thực tế

Gá các chi tiết gia công.
Dùng trong lắp ráp chi tiết chính xác.
Kiểm tra độ vuông góc, độ phẳng.
Phù hợp cho xưởng gia công cơ khí, xưởng chế tạo khuôn mẫu, nhà máy sản xuất chính xác.
