⚙️ Máy tiện hạng nặng HK-960 – Giải pháp gia công công nghiệp lớn, mạnh mẽ và chính xác
Máy tiện hạng nặng HK-960 thuộc dòng máy tiện công nghiệp cỡ lớn (bao gồm các model HK-960, HK-1120, HK-1220) với chiều dài chống tâm từ 1.500 mm đến 10.000 mm, đáp ứng yêu cầu gia công các chi tiết nặng, trục dài và phôi có kích thước lớn trong ngành công nghiệp nặng, cơ khí chế tạo, đường ống dẫn dầu và hàng không.
Tập đoàn Cơ Khí BMT cung cấp Máy tiện hạng năng HK – 960 với công suất lớn, cấu trúc cứng vững, và khả năng cắt chính xác cao trong điều kiện làm việc khắc nghiệt.
🔹 Đặc điểm nổi bật của máy tiện hạng nặng HK-960:
● Phù hợp cho gia công chi tiết kích thước lớn: máy đảm nhiệm tốt các công việc tiện và cắt phôi nặng, trục dài hoặc thanh thép đường kính lớn, đảm bảo độ ổn định và chính xác.
● Kết cấu bệ máy đúc liền khối: bệ máy được gia cường bên trong và có hệ thống chống đỡ bổ sung thứ 3, giúp chịu tải trọng lớn, giảm rung động và tăng độ cứng vững khi gia công chi tiết dài.
● Hầu máy gia cường: thiết kế đặc biệt giúp duy trì độ chính xác khi gia công chi tiết lớn, không ảnh hưởng đến khả năng cắt.
● Trục chính và ụ trước:
✧ Lỗ trục chính đa dạng: 9”, 10”, 12”, 15”, 20” (với đường kính tiện qua băng từ 1120 mm trở lên).
✧ Thay đổi tốc độ dễ dàng, có phanh điện từ điều chỉnh linh hoạt theo vật liệu và tốc độ cắt.
✧ Bánh răng và trục chính làm bằng hợp kim chất lượng cao, giúp giảm tiếng ồn và tăng độ bền.
● Hộp số đa hệ: hỗ trợ ren hệ Mét, Inch, DP, MP và kép hệ Mét/Inch, giúp gia công đa dạng ren mà không cần thay đổi bánh răng – tiện lợi và tiết kiệm thời gian sản xuất.
● Hộp chạy dao nhanh: hỗ trợ tiến/lùi nhanh, truyền động êm, có thiết bị an toàn kết nối với bình dầu bôi trơn kín, đảm bảo vận hành ổn định lâu dài.
● Hệ thống bôi trơn cưỡng bức: sử dụng bơm cơ khí và hệ thống bầu dầu, đảm bảo bôi trơn liên tục cho trục chính và các cụm truyền động.
● Động cơ công suất lớn: trang bị 20HP / 30HP, có hệ thống khởi động an toàn 2 cấp và ngắt điện tự động khi quá tải.
● Vật liệu chế tạo: bệ máy, trục chính, sống trượt và ụ động được làm bằng thép FC-30, đã tôi cứng và mài chính xác, chống biến dạng, giúp máy bền bỉ và duy trì độ chính xác lâu dài.
🔸Phụ kiện tiêu chuẩn đi kèm:
● Hệ thống bôi trơn cho ụ trước
● Động cơ trục chính 20HP
● Phanh điện từ
● Hộp số hệ mét/inch
● Hành trình nhanh theo chiều dọc & ngang
● Ụ động điều khiển điện công suất lớn (ống lót 200mm) - điều khiển ống lót thủ công, bệ có động cơ
● Hệ thống bôi trơn tự động cho trục XZ.
● Trục XZ có trang bị lớp Turcite-B.
● Luy nét tĩnh Ø 16"
● Mâm hoa mai 4 chấu 40”
● Mũi chống tâm tĩnh
● Cờ lê vít đài dao
● Tấm cân bằng
● Dụng cụ và hộp dụng cụ
● Hướng dẫn vận hành
🔹Phụ kiện tùy chọn
● Mâm cặp 3 chấy hoặc 4 chấu (kích thước 20”–50”)
● Luy nét tĩnh và luy nét động đường kính lớn
● Màn hình hiển thị kỹ thuật số
● Hệ thống tưới nguội, đèn Halogen, tấm chắn
● Đồ gá tiện côn, đồ gá doa lỗ, đài dao thay nhanh, đài dao sau
● Thiết bị mài, đồ gá chép hình thủy lực, cữ dừng bước tiến chiều dọc điều chỉnh được
● Ụ động có ống lót xoay hoặc ống lót lớn (150 – 200mm)
🔸Ứng dụng của máy tiện hạng nặng HK-960
Máy tiện HK-960 được ứng dụng rộng rãi trong:
✅ Gia công trục lớn, bạc, ống dẫn, trụ thép và chi tiết công nghiệp nặng.
✅ Ngành dầu khí, năng lượng, đóng tàu, chế tạo khuôn và linh kiện công nghiệp lớn.
✅ Nhà máy sản xuất, xưởng cơ khí, cơ sở bảo trì thiết bị quy mô lớn.
Liên hệ tư vấn & báo giá
📍 TẬP ĐOÀN CƠ KHÍ BMT
📞 Hotline: 090 888 4829
🌐 Website: www.cokhibmt.com

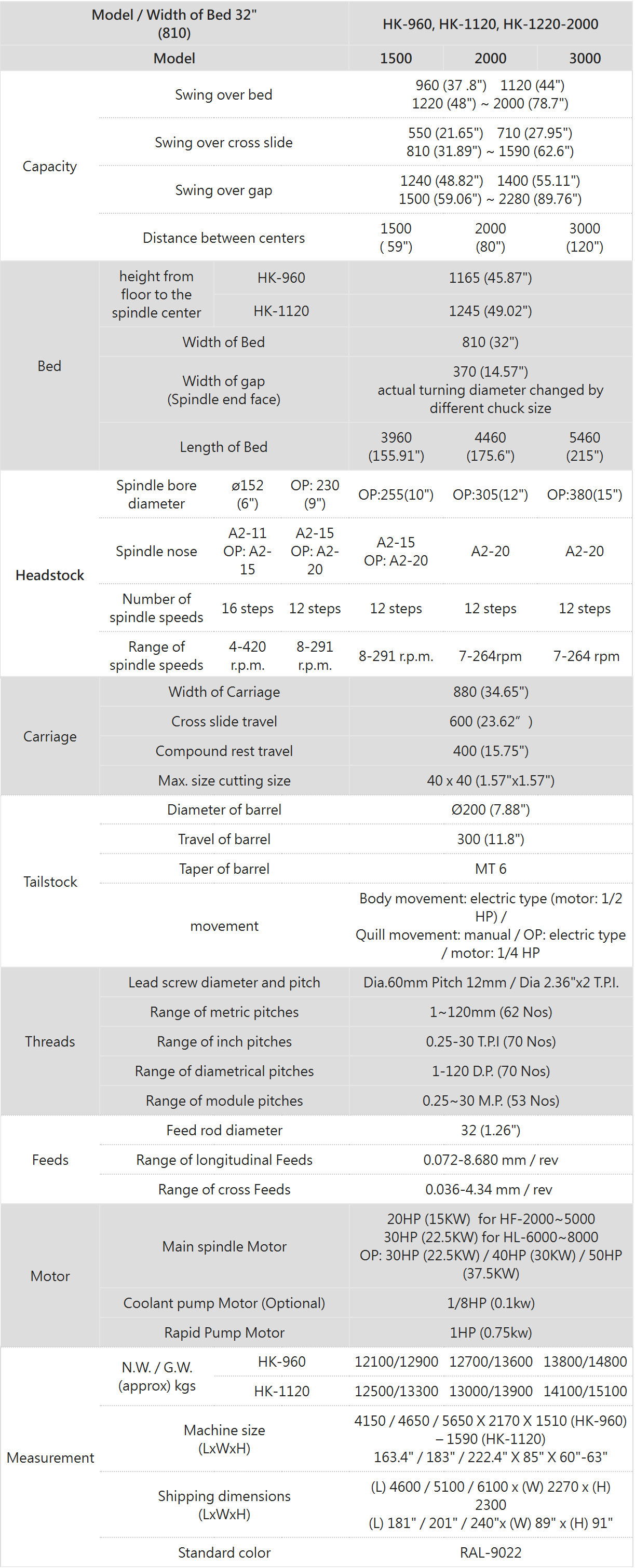

THÔNG SỐ KỸ THUẬT

Model / Width of Bed 32" (810)				HK-960, HK-1120, HK-1220-2000
Model				1500	2000	3000
Capacity
	Swing over bed			960 (37 .8")　1120 (44") 1220 (48") ~ 2000 (78.7")
	Swing over cross slide			550 (21.65")　710 (27.95") 810 (31.89") ~ 1590 (62.6")
	Swing over gap			1240 (48.82")　1400 (55.11") 1500 (59.06") ~ 2280 (89.76")
	Distance between centers			1500 ( 59")	2000 (80")	3000 (120")
Bed
	height from floor to the spindle center	HK-960		1165 (45.87")
	height from floor to the spindle center	HK-1120		1245 (49.02")
	Width of Bed			810 (32")
	Width of gap (Spindle end face)			370 (14.57") actual turning diameter changed by different chuck size
	Length of Bed			3960 (155.91")	4460 (175.6")	5460 (215")
Headstock	Spindle bore diameter	ø152 (6")	OP: 230 (9")	OP:255(10")	OP:305(12")	OP:380(15")
	Spindle nose	A2-11 OP: A2-15	A2-15 OP: A2-20	A2-15 OP: A2-20	A2-20	A2-20
	Number of spindle speeds	16 steps	12 steps	12 steps	12 steps	12 steps
	Range of spindle speeds	4-420 r.p.m.	8-291 r.p.m.	8-291 r.p.m.	7-264rpm	7-264 rpm
Carriage
	Width of Carriage			880 (34.65")
	Cross slide travel			600 (23.62”)
	Compound rest travel			400 (15.75")
	Max. size cutting size			40 x 40 (1.57"x1.57")
Tailstock
	Diameter of barrel			Ø200 (7.88")
	Travel of barrel			300 (11.8")
	Taper of barrel			MT 6
	movement			Body movement: electric type (motor: 1/2 HP) / Quill movement: manual / OP: electric type / motor: 1/4 HP
Threads	Lead screw diameter and pitch			Dia.60mm Pitch 12mm / Dia 2.36"x2 T.P.I.
	Range of metric pitches			1~120mm (62 Nos)
	Range of inch pitches			0.25-30 T.P.I (70 Nos)
	Range of diametrical pitches			1-120 D.P. (70 Nos)
	Range of module pitches			0.25~30 M.P. (53 Nos)
Feeds	Feed rod diameter			32 (1.26")
	Range of longitudinal Feeds			0.072-8.680 mm / rev
	Range of cross Feeds			0.036-4.34 mm / rev
Motor	Main spindle Motor			20HP (15KW) for HF-2000~5000 30HP (22.5KW) for HL-6000~8000 OP: 30HP (22.5KW) / 40HP (30KW) / 50HP (37.5KW)
	Coolant pump Motor (Optional)			1/8HP (0.1kw)
	Rapid Pump Motor			1HP (0.75kw)
Measurement
	N.W. / G.W. (approx) kgs	HK-960		12100/12900	12700/13600	13800/14800
	N.W. / G.W. (approx) kgs	HK-1120		12500/13300	13000/13900	14100/15100
	Machine size (LxWxH)			4150 / 4650 / 5650 X 2170 X 1510 (HK-960) – 1590 (HK-1120) 163.4" / 183" / 222.4" X 85" X 60"-63"
	Shipping dimensions (LxWxH)			(L) 4600 / 5100 / 6100 x (W) 2270 x (H) 2300 (L) 181" / 201" / 240"x (W) 89" x (H) 91"
	Standard color			RAL-9022
