MÁY TIỆN CNC HẠNG NẶNG DHL 960 | CHÍNH XÁC – ỔN ĐỊNH – CÔNG SUẤT CAO
DHL là dòng máy tiện CNC hạng nặng được thiết kế cho nhu cầu gia công công nghiệp quy mô lớn, đặc biết phù hợp xử lý khuôn mẫu – trục dài – chi tiết kích thước lớn với độ chính xác cao.
Với kết cấu đúc liền khối và hệ thống hướng công nghệ cao, DHL 960 mang đến hiệu suất vượt trội, vận hành ổn định trong thời gian dài, đáp ứng tiêu chuẩn sản xuất chuyên nghiệp.

ĐẶC ĐIỂM NỔI BẬT
Kết cấu máy đúc nguyên khối - ổn định tuyệt đối
- Khung máy được đúc liền khối bằng gang chất lượng cao, hạn chế biến dạng và rung động khi gia công, đảm bảo độ chính xác trong suốt quá trình vận hành.
Công suất lớn – truyền động mạnh mẽ
- DHL 960 hoạt động ổn định ở cả tốc độ thấp & cao, duy trì công suất định mức liên tục, phù hợp gia công:

Chi tiết kích thước lớn
Chi tiết đặc biệt
Khuôn công nghiệp

Băng máy Meehanite cứng vững
-   Chế tạo từ gang đúc Meehanite được tôi cứng và mài chính xác đảm bảo độ ổn định – độ cứng vững và độ chính xác lâu dài.
Hệ thống bôi trơn tự động – thông minh
-   Ray dẫn hướng & vít me bi đều được bôi trơn tự động.
-   Lưu lượng & chu kỳ bôi trơn có thể tùy chỉnh.
-   Có cảnh báo khi thiếu dầu giúp giảm hao mòn, tăng tuổi thọ linh kiện và độ ổn định.
Hệ thống tưới nguội áp lực cao giúp tăng khả năng tống phoi, giảm nhiệt vùng cắt, kéo dài tuổi thọ và nâng cao chất lượng bề mặt gia công.
Thiết kế cơ – điện tích hợp
-   Kết cấu cơ khí & điện kết hợp hoàn hảo.
-   Tối ưu thứ tự lắp đặt – bảo trì
-   Vận hành ổn định & dễ bảo dưỡng

ỨNG DỤNG
DHL 960 phù hợp cho:
-   Gia công chi tiết kích thước lớn
-   Khuôn mẫu công nghiệp
-   Trục dài – trục đặc
-   Chi tiết đặc biệt yêu cầu độ chính xác cao
-   Gia công kim loại cao

ƯU ĐIỂM
-   Độ ổn định cao nhờ khung máy Meehanite
-   Chính xác cao – độ cứng vượt trội
-   Tương thích nhiều ứng dụng nặng
-   Tự động bôi trơn – tăng tuổi thọ cơ cấu
-   Dải kích thước linh hoạt – chọn theo nhu cầu

📞 Liên hệ tư vấn & báo giá
📍 TẬP ĐOÀN CƠ KHÍ BMT
📞 Hotline: 090 888 4829
🌐 Website: www.cokhibmt.com

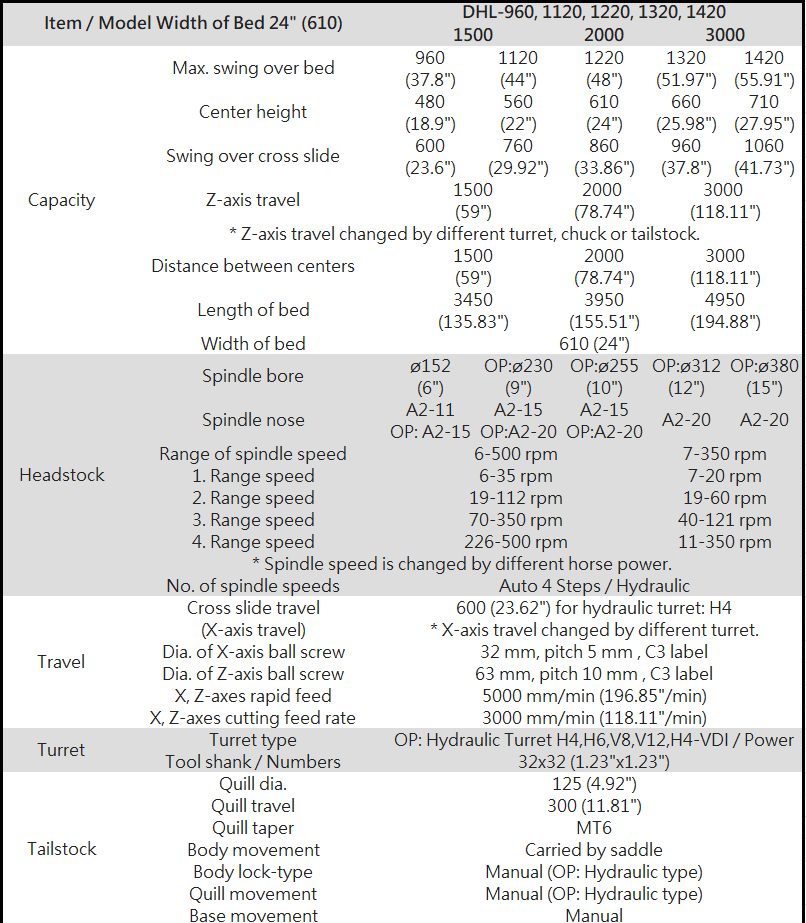

THÔNG SỐ KỸ THUẬT

Item / Model Width of Bed 24" (610)		1500		2000	3000
Item / Model Width of Bed 24" (610)		DHL-960, 1120, 1220, 1320, 1420
Capacity	Max. swing over bed	960 (37.8")	1120 (44")	1220 (48")	1320 (51.97")	1420 (55.91")
	Center height	480 (18.9")	560 (22")	610 (24")	660 (25.98")	710 (27.95")
	Swing over cross slide	600 (23.6")	760 (29.92")	860 (33.86")	960 (37.8")	1060 (41.73")
	Z-axis travel	1500 (59")		2000 (78.74")	3000 (118.11")
	* Z-axis travel changed by different turret, chuck or tailstock.
	Distance between centers	1500 (59")		2000 (78.74")	3000 (118.11")
	Length of bed	3450 (135.83")		3950 (155.51")	4950 (194.88")
	Width of bed	610 (24")
Headstock	Spindle bore	ø152 (6")	OP:ø230 (9")	OP:ø255 (10")	OP:ø312 (12")	OP:ø380 (15")
	Spindle nose	A2-11 OP: A2-15	A2-15 OP:A2-20	A2-15 OP:A2-20	A2-20	A2-20
	Range of spindle speed	6-500 rpm			7-350 rpm
	1. Range speed	6-35 rpm			7-20 rpm
	2. Range speed	19-112 rpm			19-60 rpm
	3. Range speed	70-350 rpm			40-121 rpm
	4. Range speed	226-500 rpm			11-350 rpm
	* Spindle speed is changed by different horse power.
	No. of spindle speeds	Auto 4 Steps / Hydraulic
Travel	Cross slide travel (X-axis travel)	600 (23.62") for hydraulic turret: H4 * X-axis travel changed by different turret.
	Dia. of X-axis ball screw	32 mm, pitch 5 mm , C3 label
	Dia. of Z-axis ball screw	63 mm, pitch 10 mm , C3 label
	X, Z-axes rapid feed	5000 mm/min (196.85"/min)
	X, Z-axes cutting feed rate	3000 mm/min (118.11"/min)
Turret	Turret type	OP: Hydraulic Turret H4,H6,V8,V12,H4-VDI / Power Turret
Turret	Tool shank / Numbers	32x32 (1.23"x1.23")
Tailstock	Quill dia.	125 (4.92")
	Quill travel	300 (11.81")
	Quill taper	MT6
	Body movement	Carried by saddle
	Body lock-type	Manual (OP: Hydraulic type)
	Quill movement	Manual (OP: Hydraulic type)
	Base movement	Manual
Motor	Spindle Motor	Continuous 22 kw (OP:30~50 kw)
	Spindle Motor	30 min Rating 26 kw
	X-axis servo Motor	3 kw
	Z-axis servo Motor	4 kw
	Hydraulic pump	1.5 kw (2HP)
	Coolant pump	1.275 kw (1.7HP)
Measurement	Machine dimension (LxWxH)	4700,5200,6200,7200,8200,9200 X W:2750 X H: 2280 185",205",244",283",323",362"XW:108"XH:90"
	N.W. / G.W. (Approx) DHL-960	11100/ 11600		11600/ 13600	12600/ 14800
	N.W. / G.W. (Approx) DHL-1120	12100/ 12600		12600/ 14600	13600/ 15800
Color	Upper parts: RAL-7035 (Light gray) + Base: RAL-7024 (Dark gray)
