Máy Tiện CNC DHF-1120 – Gia Công Chính Xác, Hiệu Suất Cao, Bền Bỉ Vượt Trội
Máy tiện CNC DHK-1120 là dòng máy tiện hạng nặng (heavy duty) được thiết kế cho các yêu cầu gia công chính xác ở tốc độ thấp và cao. Máy đặc biệt phù hợp gia công các chi tiết kích thước lớn, phức tạp, khuôn mẫu và các linh kiện kỹ thuật yêu cầu sai số cực nhỏ.
DHF-1120 sở hữu nền tảng cơ khí vững chắc, công suất mạnh mẽ, kết hợp hệ điều khiển tiên tiến giúp tối ưu năng suất – độ ổn định – tuổi thọ dụng cụ.

ĐẶC ĐIỂM NỔI BẬT

Kết cấu bền bỉ - Ổn định cao
-   Khung giường máy được đúc bằng gan Meehanite cho độ cứng vững xuất sắc, giảm rung động và giữ ổn định chính xác trong thời gian dài.
-   Đường ray được tôi cứng & mài cảm ứng, đảm bảo khả năng chịu lực – chống mài mòn vượt trội.
Bôi trơn tự động – Bảo vệ tối ưu
-   Trục vít bi & đường trượt được bôi trơn tự động qua hệ thống bôi trơn trung tâm.
-   Có tính năng cảnh báo thiểu dầu, giúp bảo trì dễ dàng và tăng tuổi thọ linh kiện.
Hiệu quả làm mát cao
-   Hệ thống làm mát áp lực cao hỗ trợ rửa sạch phoi, giúp bề mặt cắt tốt và bảo vệ dao cắt.
Thiết kế cơ – Điện đồng bộ
-   Toàn bộ hệ thống cơ khí & điện được xây dụng đồng bộ, tối ưu hiệu suất vận hành giảm lỗi.

ỨNG DỤNG
Máy tiện CNC DHF-1120 phù hợp trong ngành:

Gia công khuôn mẫu;
Gia công chi tiết lớn;
Công nghiệp cơ khí chính xác;
Ô tô - xe máy;
Thiết bị công nghiệp nặng.

ƯU ĐIỂM KHI SỬ DỤNG

Độ cứng vững cao - hoạt động ổn định lâu dài.
Chính xác tuyệt đối.
Bôi trơn & làm máy tự động.
Dễ vận hành - bảo trì.
Năng suất cao, tối ưu chi phí.

PHỤ KIỆN TIÊU CHUẨN
1.   Bộ điều khiên : FANUC
2.   Trục chính thay đổi tốc độ tự động 4 cấp
3.   Hệ thống bôi trơn tự động cho trục X và Z
4.   Trục X và Z phủ Turcite-B
5.   Trục vít me bi cấp chính xác C3 cho trục X và Z
6.   Vị trí điểm zero của trục Z có thể điều chỉnh
7.   Ổ dao thủy lực 4 vị tri (H4)
8.   Băng tải phoi dạng xích đặt phía sau
9.   Hệ thống làm mát
10.   Vỏ che kín chống bắn phoi và dung dịch làm mát
11.   Bộ trao đổi nhiệt
12.   Tay quay điện tử (MPG – Manual Pulse Generator)
13.   Đèn báo trạng thái máy & báo hoàn tất gia công
14.   Đèn chiếu sáng vùng làm việc
15.   Mũi tâm cố định (2 cái/bộ)
16.   Chân đế cân chỉnh máy
17.   Bộ dụng cụ và hộp đồ nghề đi kèm
18.   Sách hướng dẫn vận hành
19.   Cổng giao tiếp RS-232 (kết nối truyền dữ liệu CNC)

📞 Liên hệ tư vấn & Báo giá
📍 TẬP ĐOÀN CƠ KHÍ BMT
📞 Hotline: 090 888 4829
🌐 Website: www.cokhibmt.com

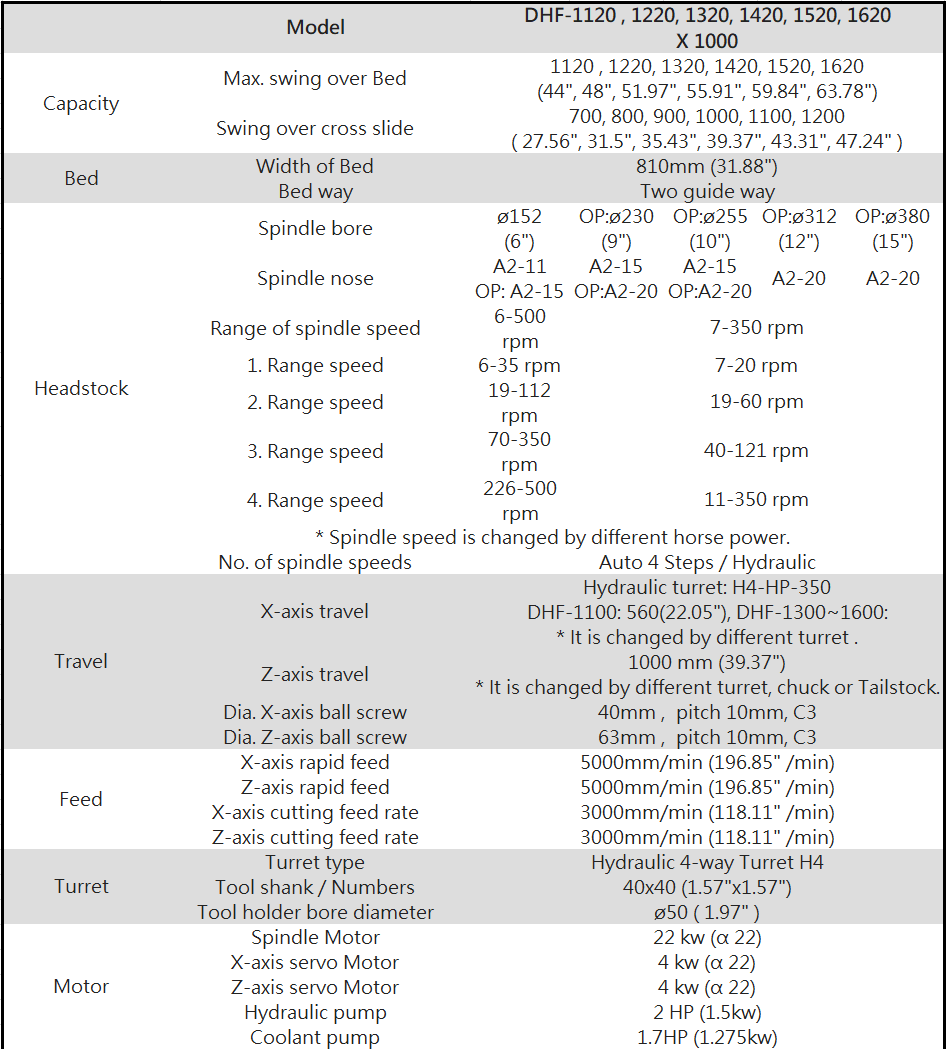

THÔNG SỖ KỸ THUẬT

	Model	DHF-1120 , 1220, 1320, 1420, 1520, 1620
		X 1000
Capacity	Max. swing over Bed	1120 , 1220, 1320, 1420, 1520, 1620 (44", 48", 51.97", 55.91", 59.84", 63.78")
	Swing over cross slide	700, 800, 900, 1000, 1100, 1200 ( 27.56", 31.5", 35.43", 39.37", 43.31", 47.24" )
Bed	Width of Bed	810mm (31.88")
	Bed way	Two guide way
Headstock	Spindle bore	ø152 (6")	OP:ø230 (9")	OP:ø255 (10")	OP:ø312 (12")	OP:ø380 (15")
	Spindle nose	A2-11 OP: A2-15	A2-15 OP:A2-20	A2-15 OP:A2-20	A2-20	A2-20
	Range of spindle speed	6-500 rpm	7-350 rpm
	1. Range speed	6-35 rpm	7-20 rpm
	2. Range speed	19-112 rpm	19-60 rpm
	3. Range speed	70-350 rpm	40-121 rpm
	4. Range speed	226-500 rpm	11-350 rpm
	* Spindle speed is changed by different horse power.
	No. of spindle speeds	Auto 4 Steps / Hydraulic
Travel	X-axis travel	Hydraulic turret: H4-HP-350 DHF-1100: 560(22.05"), DHF-1300~1600: 650(25.59”) * It is changed by different turret .
	Z-axis travel	1000 mm (39.37") * It is changed by different turret, chuck or Tailstock.
	Dia. X-axis ball screw	40mm , pitch 10mm, C3
	Dia. Z-axis ball screw	63mm , pitch 10mm, C3
Feed	X-axis rapid feed	5000mm/min (196.85" /min)
	Z-axis rapid feed	5000mm/min (196.85" /min)
	X-axis cutting feed rate	3000mm/min (118.11" /min)
	Z-axis cutting feed rate	3000mm/min (118.11" /min)
Turret	Turret type	Hydraulic 4-way Turret H4
	Tool shank / Numbers	40x40 (1.57"x1.57")
	Tool holder bore diameter	ø50 ( 1.97" )
Motor	Spindle Motor	22 kw (α 22)
	X-axis servo Motor	4 kw (α 22)
	Z-axis servo Motor	4 kw (α 22)
	Hydraulic pump	2 HP (1.5kw)
	Coolant pump	1.7HP (1.275kw)

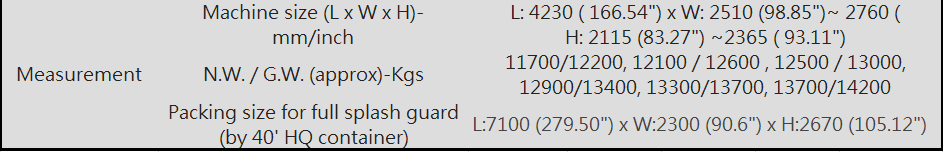

Measurement	Machine size (L x W x H)-mm/inch	L: 4230 ( 166.54") x W: 2510 (98.85")~ 2760 ( 108.66") x H: 2115 (83.27") ~2365 ( 93.11")
	N.W. / G.W. (approx)-Kgs	11700/12200, 12100 / 12600 , 12500 / 13000, 12900/13400, 13300/13700, 13700/14200
	Packing size for full splash guard (by 40' HQ container)	L:7100 (279.50") x W:2300 (90.6") x H:2670 (105.12")
