Trong ngành cơ khí chế tạo chính xác, việc lựa chọn một dòng máy phay có tính đa năng cao, kết cấu vững chắc, độ ổn định vượt trội và khả năng vận hành thuận tiện đóng vai trò quyết định đến hiệu suất sản xuất cũng như độ chính xác của chi tiết gia công. Một thiết bị phù hợp không chỉ giúp duy trì sai số trong giới hạn cho phép mà còn tối ưu thời gian gia công, giảm hao mòn dụng cụ cắt và đảm bảo tính đồng đều của sản phẩm qua từng ca làm việc. Máy phay đứng & ngang DM-186VH / DM-186VSH của Denver được phát triển dựa trên các tiêu chuẩn cơ khí hiện đại, đáp ứng hiệu quả nhu cầu gia công từ chi tiết đơn lẻ, hàng loạt từ nhỏ đến các xưởng sản xuất quy mô vừa.
Máy phay đứng & ngang DM-186VH / DM-186VSH của Denver được thiết kế với kết cấu tối ưu cho cả hai chế độ phay đứng và phay ngang, cho phép gia công đa dạng chi tiết với độ chính xác cao và độ ổn định lâu dài. Các thông số kỹ thuật quan trọng được lựa chọn nhằm đảm bảo khả năng chịu tải tốt, độ cứng vững cao của thân máy, hạn chế rung động trong quá trình cắt, từ đó nâng cao chất lượng bề mặt gia công và kéo dài tuổi thọ dao cắt. Bên cạnh đó, tính linh hoạt trong vận hành giúp máy dễ dàng đáp ứng nhiều dạng sản xuất khác nhau.

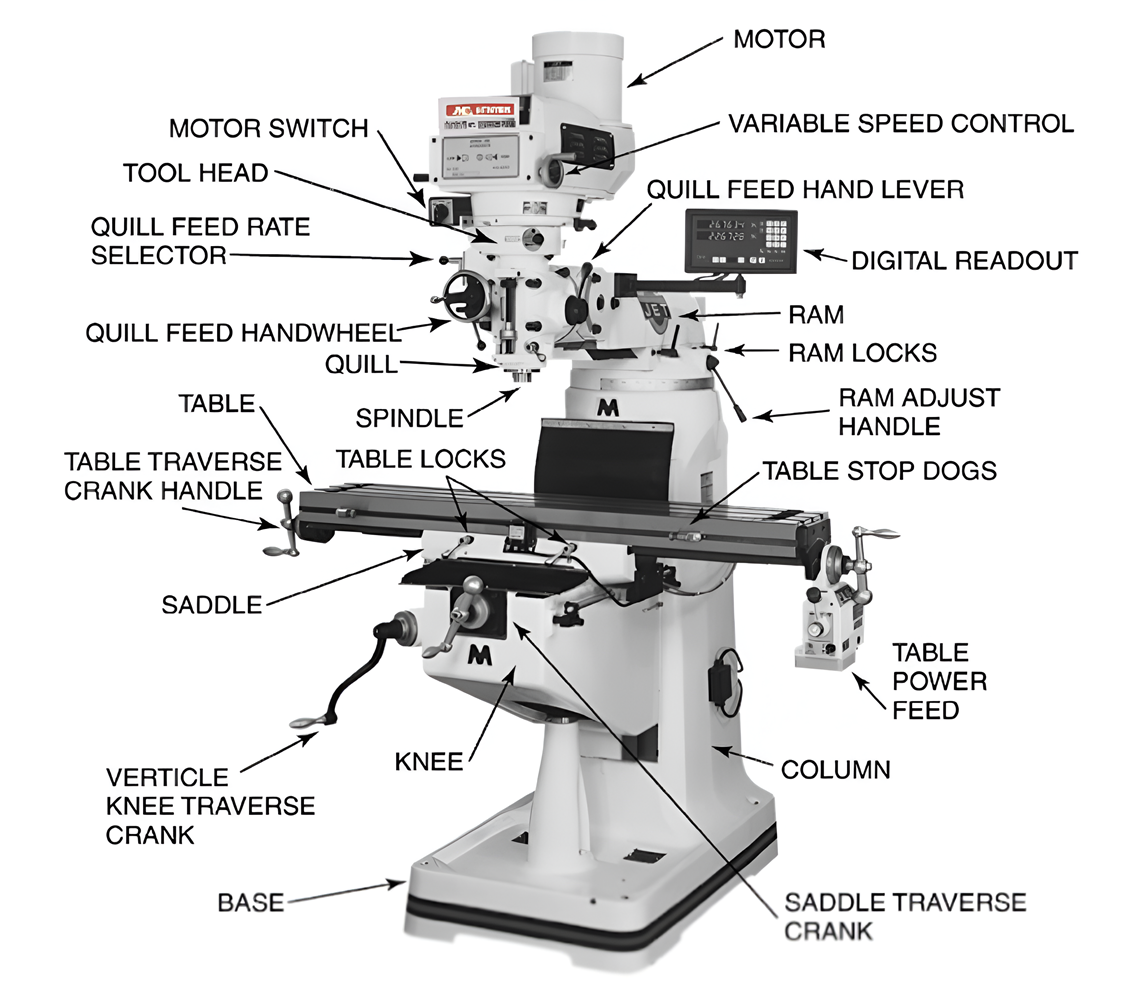

Tổng quan dòng Máy phay đứng & ngang DM-186VH/ DM-186VSH

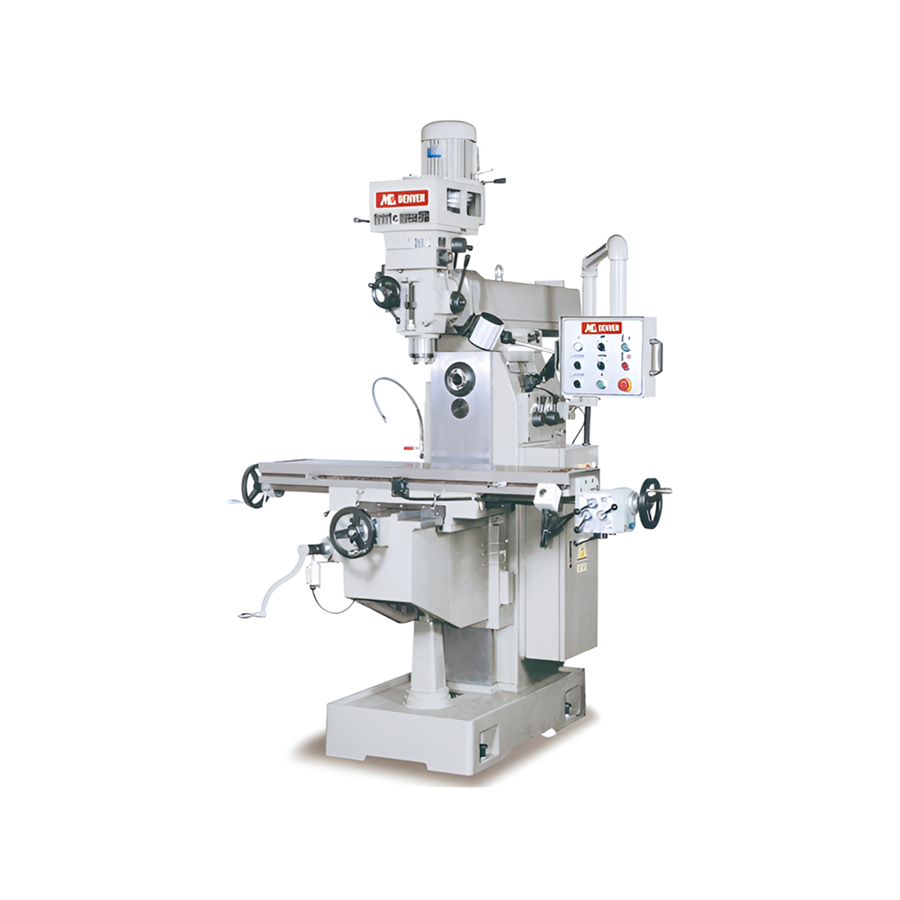

DM-186VH / DM-186VSH là dòng máy phay đứng & ngang (Turret Milling Machine) được thiết kế tích hợp hai chế độ phay đứng và phay ngang trên cùng một thân máy cứng vững. Cấu hình này cho phép thực hiện nhiều gia công khác nhau mà không cần thay đổi hoặc bổ sung thêm thiết bị, đáp ứng tốt yêu cầu sản xuất đa dạng trong cơ khí chế tạo.
Việc tích hợp hai chức năng phay trong một máy giúp doanh nghiệp giảm đáng kể chi phí đầu tư ban đầu, chi phí bảo trì và diện tích bố trí máy trong xưởng. Đồng thời, máy có khả năng thay thế linh hoạt cho nhiều công đoạn gia công, nâng cao hiệu suất sử dụng thiết bị.
Thiết kế tháp phay cho phép xoay, điều chỉnh đầu phay linh hoạt, kết hợp với khả năng chuyển đổi nhanh giữa phay đứng và phay ngang, giúp giảm thời gian gá đặt, giảm thao tác phụ và nâng cao năng suất trong các đơn hàng gia công đơn chiếc hoặc loạt nhỏ.
Máy phù hợp cho các gia công phay mặt phẳng, phay rãnh, phay then, gia công chi tiết dạng hộp, mặt nghiêng và các chi tiết yêu cầu độ cứng vững cao. Kết cấu thân máy chắc chắn giúp máy làm việc ổn định khi gia công vật liệu có độ cứng cao hoặc khi cần tải cắt lớn, đảm bảo độ chính xác và chất lượng bề mặt chi tiết.
Kết cấu thân máy - Độ cứng vững là nền tảng
Thân máy đúc gang Meehanite chất lượng cao
Thân máy DM-186VH / DM-186VSH được đúc nguyên khối từ gang Meehanite – vật liệu tiêu chuẩn trong chế tạo máy công cụ nhờ đặc tính cơ lý ổn định và khả năng làm việc lâu dài trong điều kiện tải nặng. Cấu trúc được phân bố đồng đều giúp thân máy có khả năng hấp thụ rung động hiệu quả, hạn chế cộng hưởng khi gia công ở tốc độ cao hoặc tải cắt lớn. Bên cạnh đó, gang Meehanite có độ ổn định nhiệt tốt, giảm thiểu biến dạng khi máy vận hành liên tục trong thời gian dài, từ đó duy trì độ chính xác hình học và độ đồng đều của chi tiết gia công theo thời gian sử dụng.
Bàn máy và hệ băng trượt tôi cứng - Mài chính xác
Bàn máy cùng hệ băng trượt trên các trục X, Y, Z được xử lý tối cứng bề mặt kết hợp mài tinh chính xác, giúp tăng khả năng chịu mài mòn và kéo dài tuổi thọ trong điều kiện làm việc cường độ cao. Quá trình gia công chính xác này đảm bảo độ song song và độ vuông góc giữa các trục chuyển động, là yếu tố then chốt quyết định độ chính xác khi phay chi tiết. Đặc biệt, việc sử dụng băng trượt vuông trên trục Y và Z giúp nâng cao đáng kể độ cứng vững tổng thể của máy, đảm bảo khả năng làm việc ổn định trong các nguyên công phay thô kéo dài, khi yêu cầu tải cắt lớn và độ chính xác phải được duy trì liên tục.
Trục chính- Trung tâm truyền động của Máy phay đứng & ngang
Vật liệu và xử lý nhiệt trục chính
Trục chính của máy phay đứng & ngang DM-186VH / DM-186VSH được chế tạo từ thép hợp kim Chrome–Molybdenum SCM-4, loại vật liệu có độ bền cơ học cao và khả năng chịu tải tốt, thường được sử dụng cho các chi tiết quay quan trọng trong máy công cụ. Trục chính được xử lý qua nhiều công đoạn kỹ thuật nghiêm ngặt, bao gồm thấm cacbon (carburizing) nhằm tăng độ cứng lớp bề mặt, xử lý nhiệt để cải thiện khả năng chịu mài mòn và ổn định tổ chức kim loại, sau đó mài chính xác cao để đảm bảo độ đồng tâm và độ tròn quay. Nhờ quy trình này, trục chính đạt độ cứng cao, khả năng chịu tải cắt lớn và duy trì độ ổn định khi vận hành ở tốc độ cao trong thời gian dài, góp phần đảm bảo chất lượng bề mặt và độ chính xác của chi tiết gia công.
Chuẩn côn NT-40 - Phổ biến và linh hoạt trong ứng dụng
Cả trục chính phay đứng và trục chính phay ngang của máy đều sử dụng chuẩn côn NT-40, là chuẩn côn phổ biến trong ngành cơ khí chế tạo. Việc sử dụng đồng nhất chuẩn NT-40 giúp người vận hành dễ dàng lựa chọn và thay thế dao cụ, đồ gá cũng như các phụ kiện kèm theo, đồng thời rút ngắn thời gian chuẩn bị sản xuất. Chuẩn côn này tương thích tốt với hệ sinh thái dao cắt và phụ kiện công nghiệp hiện nay, phù hợp cho cả gia công đơn chiếc lẫn sản xuất loạt nhỏ, góp phần nâng cao tính linh hoạt và hiệu quả khai thác thiết bị trong xưởng cơ khí.
Hệ thống trục và chuyển động - Êm, chính xác, bền bỉ
Ứng dụng và vật liệu Turcite-B trên trục X và Y
Bề mặt băng trượt của các trục X và Y được phủ Turcite-B, vật liệu ma sát thấp chuyên dùng trên các dòng máy công cụ cao cấp. Lớp phủ này giúp giảm đáng kể hệ số ma sát giữa các bề mặt tiếp xúc, từ đó đảm bảo chuyển động bàn máy diễn ra mượt mà, ổn định và không bị giật cục trong suốt quá trình gia công. Việc hạn chế hiện tượng chuyển động giật đặc biệt quan trọng đối với các gia công yêu cầu độ chính xác cao và bước tiến nhỏ, đồng thời góp phần giảm mài mòn băng trượt, duy trì độ chính xác hình học và kéo dài tuổi thọ tổng thể của hệ thống dẫn hướng.
Vít me, đai ốc và hệ thống bôi trơn
Hệ thống truyền động các trục sử dụng đai ốc vit me bằng đồng phốt pho (Phosphor Bronze – PCB), loại vật liệu có khả năng chịu mài mòn cao và độ ổn định tốt khi làm việc trong điều kiện tải trọng thay đổi. Sự kết hợp này giúp đảm bảo độ chính xác truyền động và duy trì khe hở ổn định trong thời gian dài sử dụng. Trên các cấu hình nâng cao, máy được trang bị vit me bi cho trục X và Y, giúp giảm tổn hao cơ năng, giảm sai số đảo chiều và cải thiện đáng kể độ chính xác khi gia công các chi tiết yêu cầu dung sai chặt. Bên cạnh đó, hệ thống bôi trơn tự động được tích hợp để cấp dầu đều và liên tục đến các bề mặt ma sát quan trọng, giúp giảm hao mòn, tăng độ bền của các chi tiết chuyển động và giảm công tác bảo trì cho người vận hành trong quá trình khai thác máy.
Hệ thống truyền động - Hai phiên bản tối ưu theo nhu cầu
Máy phay đứng & ngang DM-186VH - Truyền động pulley step
Phiên bản DM-186VH sử dụng hệ truyền động pulley step với cơ cấu thay đổi tốc độ thông qua các cấp puly. Thiết kế này có kết cấu đơn giản, độ tin cậy cao và dễ dàng sửa chữa, bảo trì trong quá trình sử dụng. Việc thay đổi tốc độ bằng puly phù hợp với các xưởng gia công cơ khí truyền thống, nơi yêu cầu sự ổn định, ít phụ thuộc vào hệ thống điện tử và ưu tiên tính bền bỉ trong vận hành lâu dài. Hệ truyền động này đáp ứng tốt các nguyên công phay thông thường, phay thô và các công việc không yêu cầu thay đổi tốc độ liên tục trong quá trình cắt.
Máy phay đứng & ngang DM-186VSH - Truyền động biến tần
Phiên bản DM-186VSH được trang bị hệ truyền động biến tần, cho phép điều chỉnh tốc độ trục chính vô cấp trong dải làm việc, giúp người vận hành dễ dàng lựa chọn tốc độ cắt phù hợp với từng loại vật liệu và từng nguyên công. Khả năng chuyển đổi trực tiếp giữa chế độ High / Low giúp mở rộng dải tốc độ sử dụng, đồng thời đảm bảo mô-men xoắn ổn định ở cả tốc độ thấp và cao. Nhờ khả năng kiểm soát tốc độ chính xác, phiên bản này đặc biệt phù hợp cho các nguyên công phay tinh, gia công khuôn mẫu và các chi tiết yêu cầu chất lượng bề mặt cao.
==> Cả hai phiên bản đều được trang bị động cơ có công suất 5HP cho trục chính phay đứng và 5HP cho trục chính phay ngang, đảm bảo đủ lực cắt cho các nguyên công gia công nặng, đồng thời duy trì độ ổn định khi làm việc liên tục trong môi trường sản xuất cơ khí.
Trang bị phụ kiện tiêu chuẩn và tùy chọn
Phụ kiện tiêu chuẩn

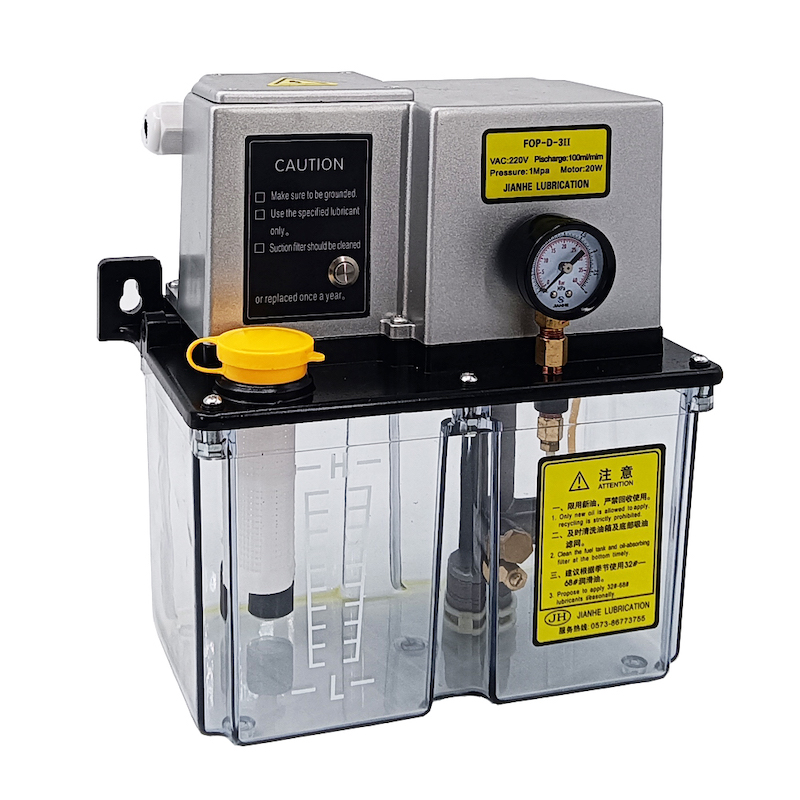

Máy được trang bị đầy đủ các hạng mục cần thiết để vận hành ổn định và an toàn, gồm hệ thống bôi trơn tự động, hệ thống làm mát, draw bar, tấm chắn phoi và tủ điện. Đèn halogen hỗ trợ chiếu sáng khu vực gia công, bảng điều khiển dạng tay đòn giúp thao tác linh hoạt. Ngoài ra, máy còn được trang bị motor hộp số nâng hạ trục Z, hộp số chạy dao trục X, kèm theo bộ dụng cụ và sách hướng dẫn sử dụng.
Phụ kiện tùy chọn

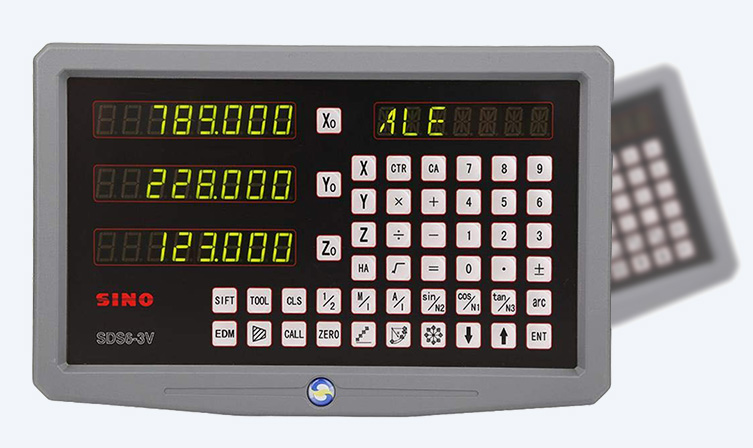

Tùy theo nhu cầu sử dụng, máy có thể lắp thêm khay phoi, thước quang DRO để tăng độ chính xác khi gia công, hoặc hệ thống chạy dao tự động trục Y nhằm nâng cao mức độ tự động hóa.
Ứng dụng thực tế
Máy phay đứng & ngang DM-186VH / DM-186VSH được sử dụng rộng rãi trong các xưởng gia công cơ khí chính xác, nhà máy chế tạo khuôn và ngành chế tạo máy. Bên cạnh đó, với kết cấu ổn định và khả năng vận hành linh hoạt, máy cũng phù hợp cho các trường dạy nghề và trung tâm đào tạo kỹ thuật, phục vụ công tác giảng dạy và thực hành cơ khí.
Dòng máy pháy đứng & ngang đáp ứng nhu cầu sản xuất thực tế
Với kết cấu thân máy cứng vững, trục chính SCM-4 chất lượng cao, băng trượt phủ Turcite-B cùng khả năng gia công linh hoạt ở cả hai chế độ phay đứng và phay ngang, DM-186VH / DM-186VSH đáp ứng tốt các yêu cầu về độ chính xác, độ bền và hiệu suất làm việc. Đây là dòng máy phù hợp cho các xưởng và doanh nghiệp cơ khí cần một thiết bị ổn định, dễ khai thác và mang lại hiệu quả sử dụng lâu dài.
