KHUÔN ĐỘT CHỮ NHẬT

KHUÔN ĐỘT LỖ HÌNH CHỮ NHẬT – KHUÔN ĐỘT CHÍNH XÁC CHO GIA CÔNG KIM LOẠI TẤM
Khuôn đột lỗ hình chữ nhật là bộ khuôn đột dập chuyên dụng dùng để tạo lỗ chữ nhật (rectangle) trên kim loại tấm với độ chính xác cao và độ ổn định tốt. Khuôn được thiết kế theo chuẩn N-Rectangle, phù hợp cho các chi tiết yêu cầu lỗ dạng chữ nhật như khe lắp, cửa kỹ thuật, vị trí lắp thiết bị và các chi tiết cơ khí chính xác.
Sản phẩm được sử dụng phổ biến trong gia công kim loại tấm, sản xuất tủ điện, vỏ máy công nghiệp, khung cơ khí và linh kiện kỹ thuật.

Cấu tạo khuôn đột

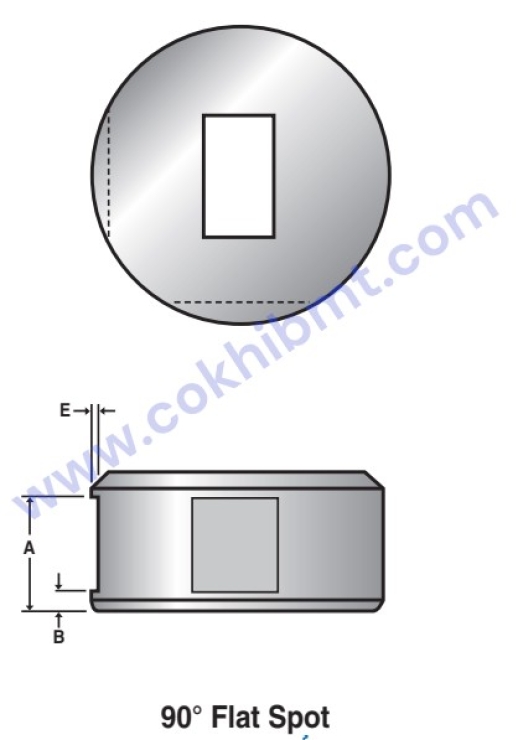

Khuôn đột lỗ hình chữ nhật được thiết kế với kết cấu dạng đĩa tròn, ở trung tâm là lỗ đột hình chữ nhật, kết hợp mặt phẳng định vị 90° (Flat Spot) nhằm đảm bảo khả năng lắp đặt chính xác và ổn định trên bàn khuôn trong quá trình đột dập.

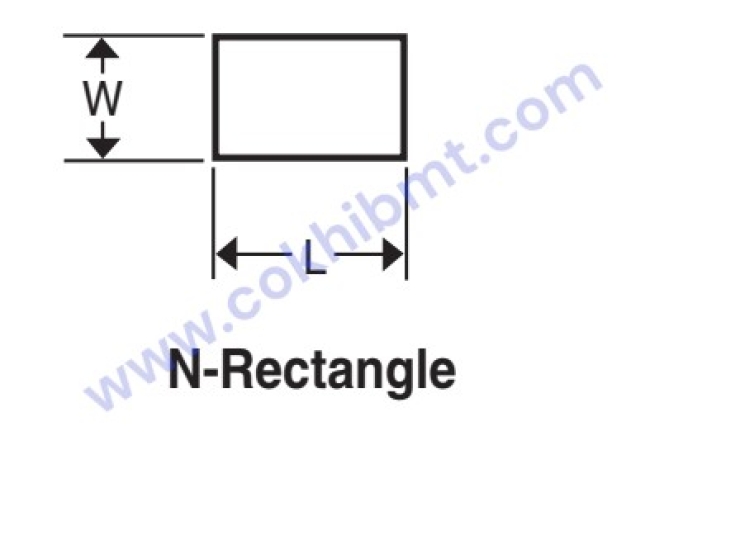

Lỗ chữ nhật (N-Rectangle)
Lỗ đột chữ nhật được xác định theo chiều dài L và chiều rộng W, đảm bảo biên dạng lỗ đúng tiêu chuẩn thiết kế, đáp ứng yêu cầu kỹ thuật về kích thước và độ chính xác.
Mặt phẳng định vị 90° (Flat Spot)
Mặt phẳng 90° đóng vai trò chống xoay khuôn, giúp định hướng chính xác chiều lỗ chữ nhật khi lắp đặt, đảm bảo lỗ đột luôn đúng phương và đúng hướng trong quá trình gia công.
Chiều cao A, B và bậc E
Các thông số A, B và bậc E là yếu tố kỹ thuật quan trọng, ảnh hưởng trực tiếp đến:
- Độ lắp ghép giữa khuôn và bàn khuôn
- Khả năng chịu lực khi đột
- Mức độ tương thích với từng hệ khuôn và máy đột dập
==> Việc lựa chọn đúng các thông số này giúp khuôn vận hành ổn định và đạt hiệu quả cao trong sản xuất.

Vật liệu và độ bền
Khuôn đột lỗ hình chữ nhật được chế tạo từ thép dụng cụ chất lượng cao, có độ cứng và khả năng chống mài mòn tốt. Bề mặt làm việc được gia công tinh, giúp khuôn:
Chịu lực đột lớn
Duy trì độ chính xác kích thước lâu dài
Phù hợp cho sản xuất liên tục

Nguyên lý hoạt động
Trong quá trình đột, chày đột hình chữ nhật truyền lực trực tiếp lên phôi kim loại, cắt vật liệu qua cối đột có kích thước tưởng ứng. Thiết kế mặt phẳng 90° Flat Spot giúp định hướng khuôn chính xác, giảm sai lệch giữa chiều dài và chiều rộng của lỗ khi gia công số lượng lớn.
Lỗ hình chữ nhật có đặc điểm:
•  Biên dạng sắc gọn
•  Ít ba via
•  Độ đồng đều cao, ổn định trên từng chi tiết

Ưu điểm của khuôn đột lỗ chữ nhật
•   Tạo lỗ chữ nhật chính xác theo kích thước L × W
•   Có mặt phẳng định vị 90° giúp chống xoay, tăng độ ổn định
•   Độ bền cao, phù hợp gia công công nghiệp
•   Giảm sai số và công đoạn hoàn thiện sau đột
•   Dễ dàng lắp đặt trên các hệ khuôn tiêu chuẩn

Ứng dụng thực tế
Khuôn đột lỗ hình chữ nhật được ứng dụng rộng rãi trong:
•   Gia công kim loại tấm (thép, inox, nhôm)
•   Sản xuất tủ điện, vỏ máy công nghiệp
•   Gia công lỗ chữ nhật cho khe kỹ thuật, cửa lắp thiết bị
•   Đột dập chi tiết cơ khí yêu cầu định hướng chính xác
