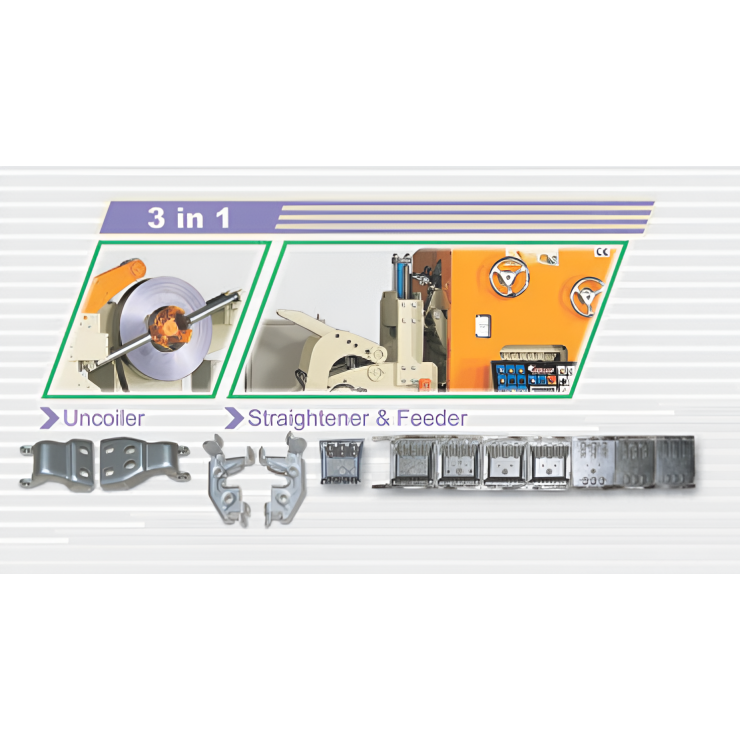

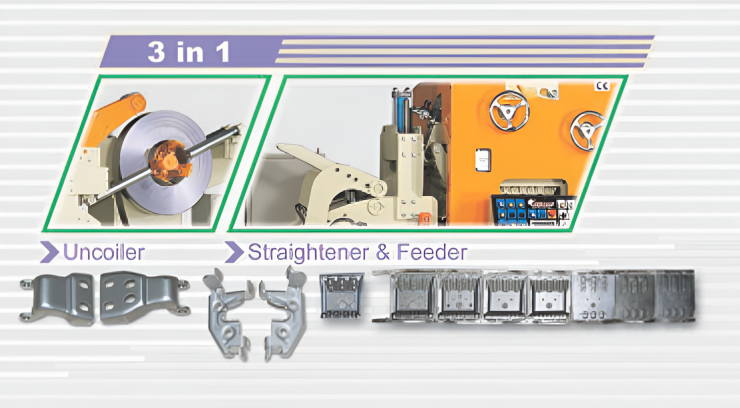

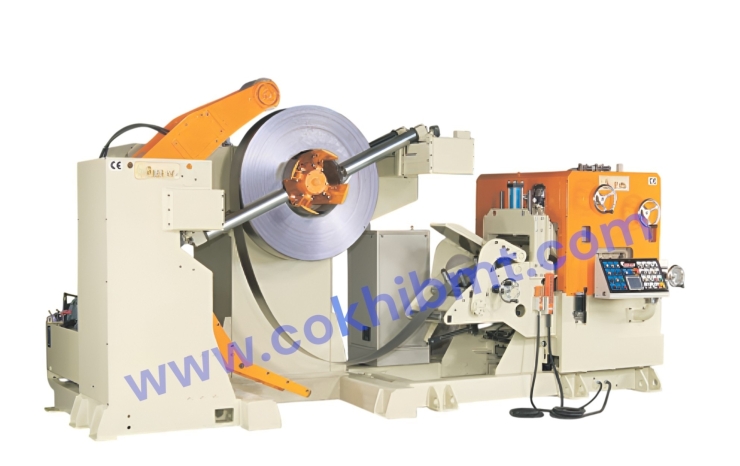

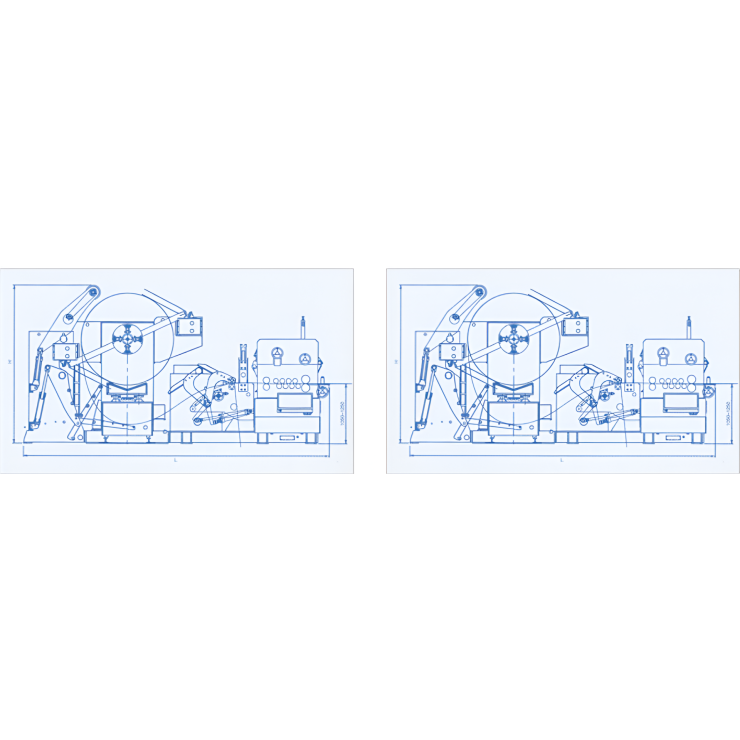

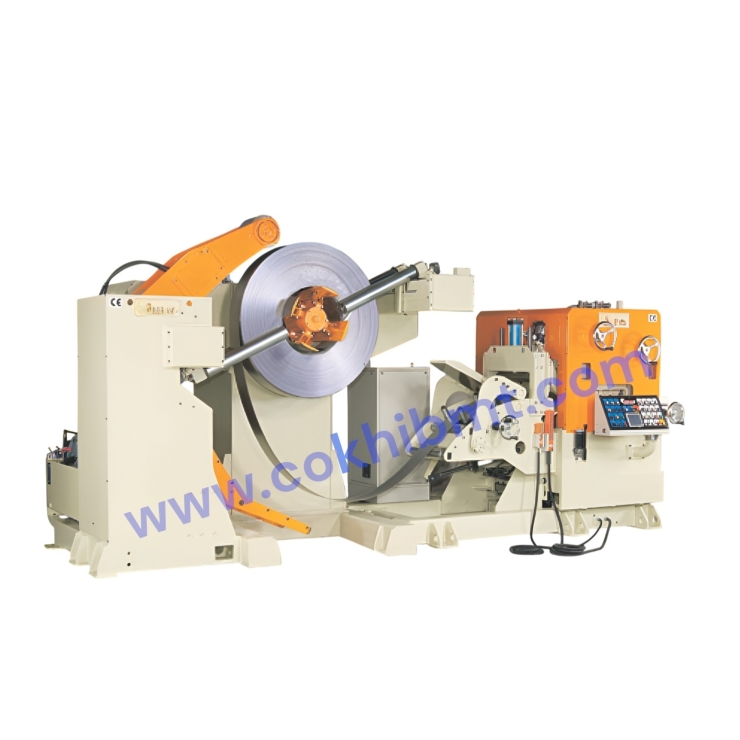

NC SERVO FEEDER, STRAIGHTENER & UNCOILER 3 IN 1 SNR 6 / 8 SERIES
SNR 6/ SNR 8 Series là hệ thống cấp liệu tự động tích hợp xả cuộn – nắn thẳng – cấp phôi servo trong một thiết bị đồng bộ, được thiết kế cho các dây chuyền dập kim loại tải nặng, khổ rộng và yêu cầu độ chính xác cao. Dòng máy phù hợp với các nhà máy sản xuất công nghiệp quy mô lớn, vận hành liên tục và mức độ tự động hóa cao.
Cụm nắng thẳng & cấp phôi servo
- Truyền động servo AC kết hợp điều khiển kỹ thuật số, đảm bảo độ chính xác cao và khả năng lặp ổn định và phản hồi nhanh.
- Hệ thống điều khiển tập trung cho cả bộ xả cuộn và bộ cấp phôi, giúp đồng bộ tốc độ và giảm sai lệch vật liệu.
- Màn hình cảm ứng LCD 6 inch, cho phép cài đặt chiều dài cấp phôi, tốc độ, chế độ vận hành và giám sát trạng thái máy.
- Bộ điều khiển jog từ xa, hỗ trợ thao tác luồn phôi và căn chỉnh an toàn trong quá trình setup.
- Cụm debender dẫn phôi có truyền động, loại bỏ độ cong đầu cuộn, giúp vật liệu đi vào bộ nắn ổn định.
- Cụm dẫn hướng mép vật liệu kép tại đầu vào, điều khiển bằng động cơ, đảm bảo vật liệu luôn đi đúng trục.
- Cụm catenary 3 con lăn có tấm chắn hai bên, duy trì độ võng vật liệu ổn định, giảm lực kéo đột ngột.
- 8 con lăn nắn thẳng, bố trí hợp lý nhằm phân bổ đều lực nắn, loại bỏ hiệu quả ứng suất dư và độ cong.
- Con lăn nắn và con lăn cấp phôi trên & dưới toàn chiều rộng, đảm bảo lực kẹp đồng đều không gây trượt hoặc xước vật liệu.
- Đường kính con lăn và khoảng cách tâm con lăn được tối ưu hóa, phù hợp với vật liệu dày và cường độ cao.
- Thang đo và kim chỉ thị chiều cao con lăn nắn trên, hỗ trợ cài đặt chính xác theo từng loại vật liệu.
- Đầu nắn và cấp phôi dạng xoay, thuận tiện cho thao tác định vị (piloting), vệ sinh và bảo trì.
- Bệ máy hạng nặng, gia công chính xác, cho phép điều chỉnh chiều cao ±100 mm, dễ dàng đồng bộ với nhiều loại máy dập khác nhau.
- Kết cấu cứng vững, giảm rung động khi vận hành ở tốc độ cao.
Cụm xả cuộn (Coli Reel)
- Điều khiển tốc độ biến thiên bằng AC drive kết hợp điều khiển số, đảm bảo xả cuộn êm và đồng bộ với bộ cấp phôi.
- Tay điều khiển jog riêng cho thao tác gá cuộn và luồn vật liệu, nâng cao độ an toàn khi vận hành.
- Cấu hình xả cuộn một đầu, phù hợp với cuộn vật liệu khổ lớn.
- Kết cấu backplate hạng nặng, chịu tải cao và hạn chế biến dạng.
- Đường kính cuộn ngoài tối đa Ø1500 mm.
- Đường kính trong cuộn tối đa Ø508 mm.
- Dải mở rộng trục gá Ø480 – Ø520 mm, phù hợp đa dạng kích thước cuộn.
- Trục gá cuộn mở rộng bằng thủy lực, đảm bảo gá cuộn nhanh, chắc chắn và an toàn.
- Tay giữ cuộn và tay đỡ cuộn vận hành bằng hệ thống thủy lực – motor, kiểm soát cuộn hiệu quả trong quá trình xả.
- Cụm dẫn hướng cuộn trên & dưới dạng kép, điều chỉnh bằng xy lanh thủy lực, giữ cuộn ổn định theo trục.
- Hệ thống kiểm soát vòng vật liệu bằng mắt quang, duy trì độ căng và độ võng ổn định khi cấp phôi liên tục.
Ưu điểm kỹ thuật nổi bật
- Tích hợp 03 chức năng trong 01 hệ thống, giảm diện tích lắp đặt và chi phí đầu tư.
- Khả năng xử lý cuộn vật liệu tải trọng lớn, khổ rộng.
- Độ chính xác cấp phôi cao, phù hợp dây chuyền dập tốc độ cao.
- Giảm thời gian setup, nâng cao hiệu suất tổng thể.
- Kết cấu bền bỉ, vận hành ổn định trong môi trường công nghiệp nặng.
Ứng dụng
- Dây chuyền dập liên hoàn tải nặng.
- Gia công thép cuộn dày, thép cường độ cao, inox, nhôm.
- Ngành công nghiệp ô tô, khung gầm, kết cấu thép, thiết bị công nghiệp.
